Module de caméra endoscopique USB Mini capteur OmniVision CMOS OV9734 pour dispositifs d'inspection
video

Module de caméra endoscopique USB Mini capteur OmniVision CMOS OV9734 pour dispositifs d'inspection

Ce produit se positionne comme une solution de caméra endoscopique USB séparée pour les applications nécessitant une tête de caméra compacte équipée de LED-, une sortie USB pratique et une connexion modulaire entre la tête optique et la section DSP.
Envoyez demande
Télécharger
Présentation du produit

Guangzhou Sincere Information Technology Ltd. est l’un des modules de caméra d’endoscope mini USB à capteur omnivision cmos ov9734 les plus professionnels pour les fabricants et les fournisseurs de dispositifs d’inspection en Chine. Bienvenue dans les produits à prix réduits en gros à vendre ici dans notre usine. Les commandes personnalisées sont les bienvenues.





Introduction

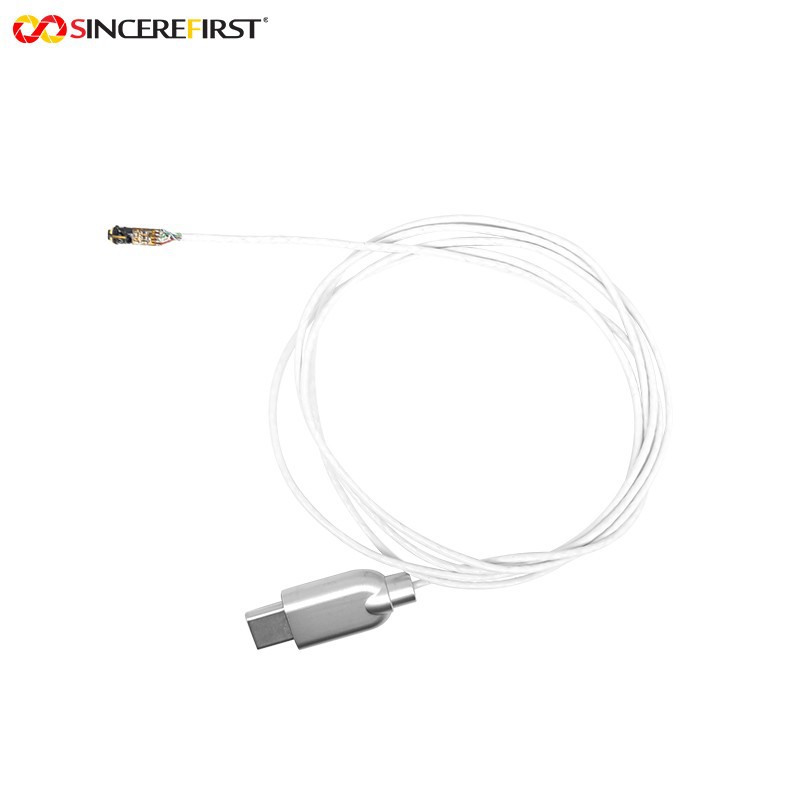

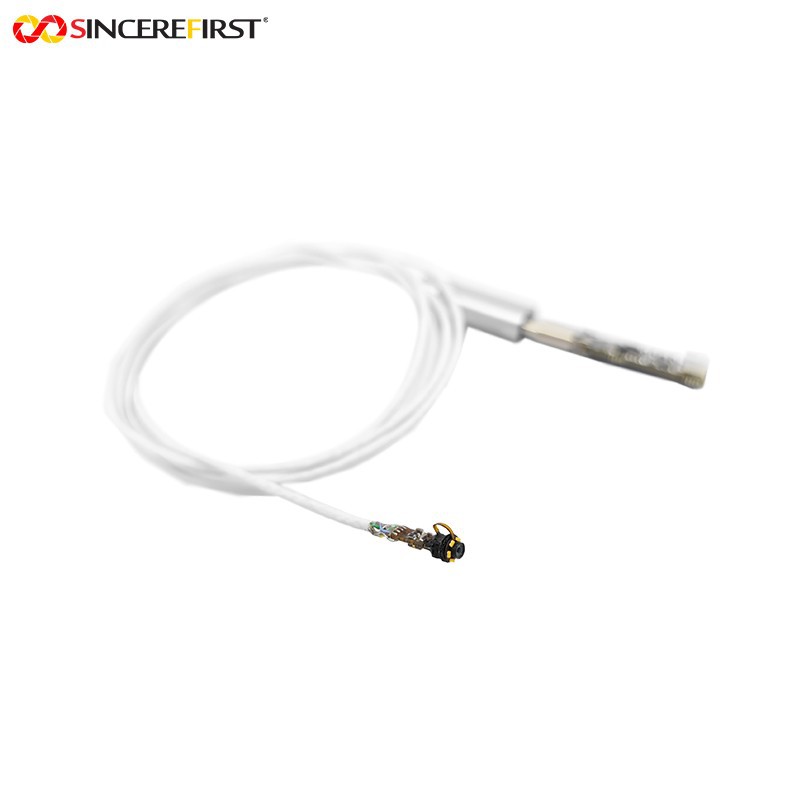

Cette solution de module de caméra d'endoscope USB OV9734 combine une tête de caméra compacte séparée avec une carte DSP pour une imagerie USB pratique dans les appareils d'inspection visuelle. Construit autour du capteur CMOS OmniVision OV9734, il prend en charge la sortie MJPEG à 1280 × 720 à 25 ips et utilise une tête de caméra de 3,3 mm avec 6 LED intégrées. La tête de caméra se connecte à la carte DSP via une interface de type -C, tandis que la carte DSP émet via une connexion USB 5 broches. Une carte DSP en option avec un bouton de capture de photo-est également disponible pour les projets nécessitant un fonctionnement plus pratique.



product-800-800

Caractéristiques





•Capteur CMOS OmniVision OV9734
Utilise le capteur CMOS OV9734 pour l'imagerie d'endoscope HD dans des appareils compacts à structure séparée-qui nécessitent une sortie visuelle stable basée sur USB-.

•Sortie HD MJPEG à 1280 x 720 à 25 ips
Prend en charge la sortie MJPEG à 1280 x 720 à 25 ips, ce qui le rend adapté à la visualisation d'endoscopes HD et à la transmission d'images USB pratique.

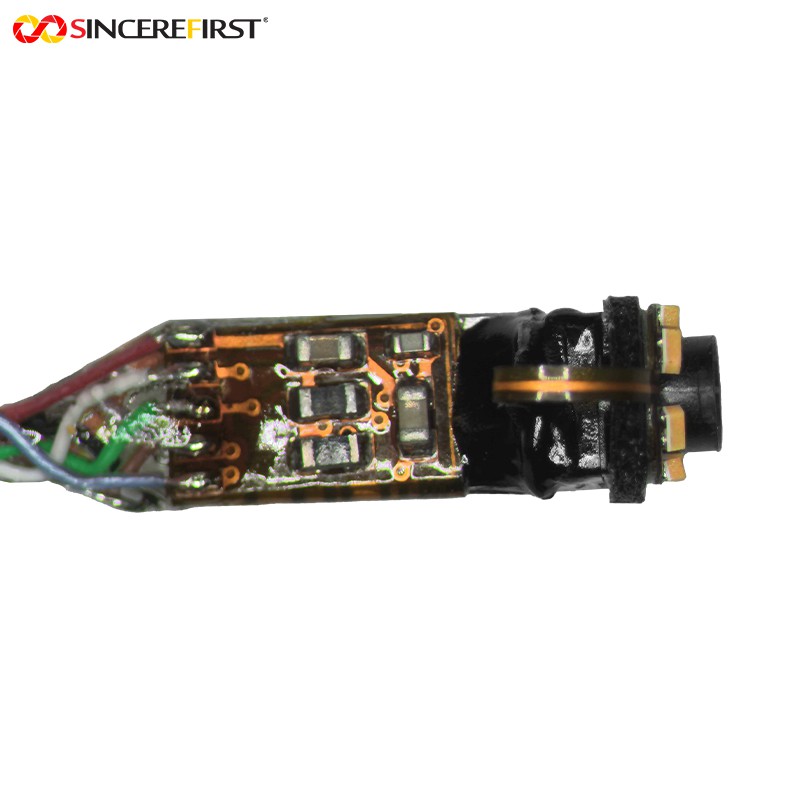

•Tête de caméra 3,3 mm avec 6 LED intégrées
La tête de caméra compacte de 3,3 mm intègre 6 LED pour offrir une visibilité pratique à courte distance dans des environnements d'imagerie plus sombres ou fermés.

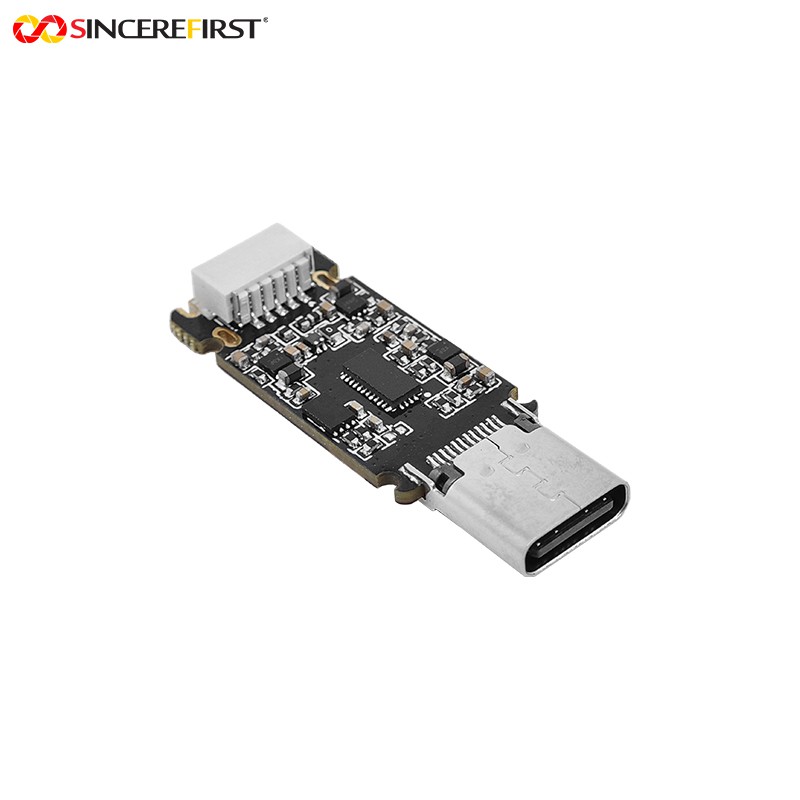

•Caméra et structure DSP séparées
La tête de caméra se connecte à la carte DSP via une interface de type -C, ce qui donne à la solution de module plus de flexibilité en termes de structure et de placement.

•Vitesse USB 2.0 avec sortie USB 5 broches
Le côté DSP utilise la vitesse USB 2.0 et la sortie USB 5 broches pour une intégration pratique côté hôte-dans les systèmes d'endoscope et d'inspection.

•Carte DSP en option avec bouton photo
Une carte DSP avec un bouton de capture de photo-est disponible en configuration facultative, ce qui aide les produits qui ont besoin d'un contrôle plus simple des instantanés-sur l'appareil.



Application du module de caméra endoscopique





•Appareils d’inspection médicale et d’examen visuel :Cette solution modulaire convient aux systèmes d'inspection visuelle nécessitant une imagerie USB HD et une tête de caméra compacte équipée de LED-.



•Systèmes de visualisation d'endoscope USB :La conception séparée de la caméra et du DSP le rend utile pour les produits d'endoscope USB qui nécessitent une disposition interne flexible.



•Outils d'inspection portables :Sa tête de caméra compacte et sa connexion USB pratique en font un choix idéal pour les produits de visualisation et d'inspection portables.



•Projets d'imagerie assistée par-LED à courte portée- :Les 6 LED intégrées prennent en charge les produits qui nécessitent une visibilité plus fiable dans des scénarios d'imagerie à courte-distance, clos ou plus sombres.



Détails du produit





Nom du produit

Module de caméra pour endoscope nu séparé

Capteur

Capteur CMOS OmniVision OV9734

Résolution

1280x720

Fréquence d'images

25 images par seconde

F. NON

4.0

Angle de vue

102 degrés

DIRIGÉ

6 pièces 0201

Diamètre

3,3 mm

Format de sortie

MJPEG

Interface

USB 2.0, UV-C



Options de personnalisation



Carte DSP en option avec bouton photo

Une carte DSP avec un bouton de capture de photo-peut être sélectionnée comme configuration facultative pour les produits nécessitant un fonctionnement d'instantané local plus pratique.

Type de LED et direction d'éclairage

Le type de LED et la direction de l'éclairage peuvent être révisés en fonction de l'environnement d'utilisation finale et des exigences de luminosité.

Examen du câble et de la connexion

Le sens de connexion entre la tête de caméra et la section DSP peut être révisé en fonction de la structure finale et des exigences de disposition des câbles-.

SDK USB et prise en charge des tests

Pour la plupart des modules USB-, la prise en charge du SDK et un logiciel de test dédié peuvent généralement être fournis pour le développement et l'évaluation.

product-1264-711



FAQ





Q : À quoi sert ce module de caméra endoscopique OV9734 ?

R : Il est conçu pour les endoscopes USB compacts séparés et les produits d'inspection visuelle qui nécessitent une sortie HD et un éclairage LED intégré.

Q : La tête de caméra se connecte-t-elle via le type-C ?

R : Oui. La tête de caméra se connecte à la carte DSP via une interface de type -C.

Q : La carte DSP prend-elle en charge un bouton photo ?

R : Oui. Une carte DSP avec un bouton de capture de photo-est disponible en configuration facultative.

Q : Quel est le format de sortie ?

R : Cette direction de module prend en charge la sortie MJPEG.

Q : Est-il compatible avec la sortie USB ?

R : Oui. Le côté DSP utilise la vitesse USB 2.0 et la sortie USB 5 broches.

Q : Ce module est-il adapté à une inspection rapprochée- ?

R : Oui. La tête de caméra compacte de 3,3 mm et les 6 LED intégrées la rendent adaptée aux produits d'inspection visuelle à courte portée.
